Kapitel 2 - Die Ampel

Ziel:

  • Heute lernst du, wie man mit einem Taster den Arduino steuern kann. Du benutzt dafür den internen Pull-Up-Widerstand des Arduino.

Schaltung

  • LED ist mit Pin 13 und GND verbunden
  • Taster ist mit Pin 2 und GND verbunden.
  • Kein extra Widerstand für den Taster nötig (wegen INPUT_PULLUP)

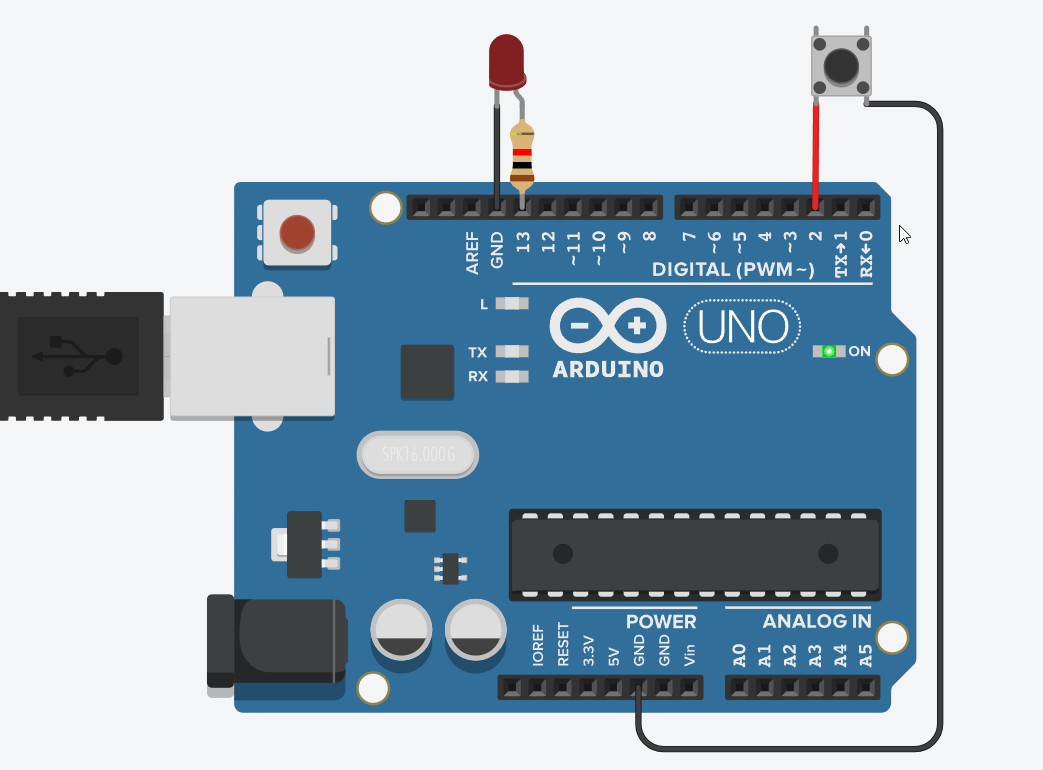

So sieht die Schaltung aus: brave_eW3Q9hVFRm.gif

Quellcode

int tasterPin = 2;
void setup()
{
  pinMode(LED_BUILTIN, OUTPUT);
  pinMode(tasterPin, INPUT_PULLUP);
}

void loop()
{
  int buttonState = digitalRead(tasterPin);

  if(buttonState == LOW)
  {
  	digitalWrite(LED_BUILTIN, HIGH);
  }
  else
  {
  	digitalWrite(LED_BUILTIN, LOW);
  }
}

Aufgaben

  • Verstehen
    • Erkläre warum INPUT_PULLUP keinen Externen Widerstand braucht?
    • Was bedeutet LOW am Pin, wenn der Taster gedrückt ist
  • Ausprobieren
    • Lade den Code auf den Arduino
    • Beobachte, wie die LED reagiert, wenn du den Taster drückst
  • Verändern
    • Tausche die LED-Pin-Nummer von LED_BUILDIN auf Pin 10
    • Lasse die LED nur kurz aufblinken (z.B. für 200 ms), auch wenn du den Taster länger drückst
