Kapitel 3 - PWM (Pulsweitenmodulation)

Ziel:

• Heute lernst du, wie man mit PWM (Pulsweitenmodulation) eine LED nicht nur an/aus, sondern auch stufenlos dimmen kann.

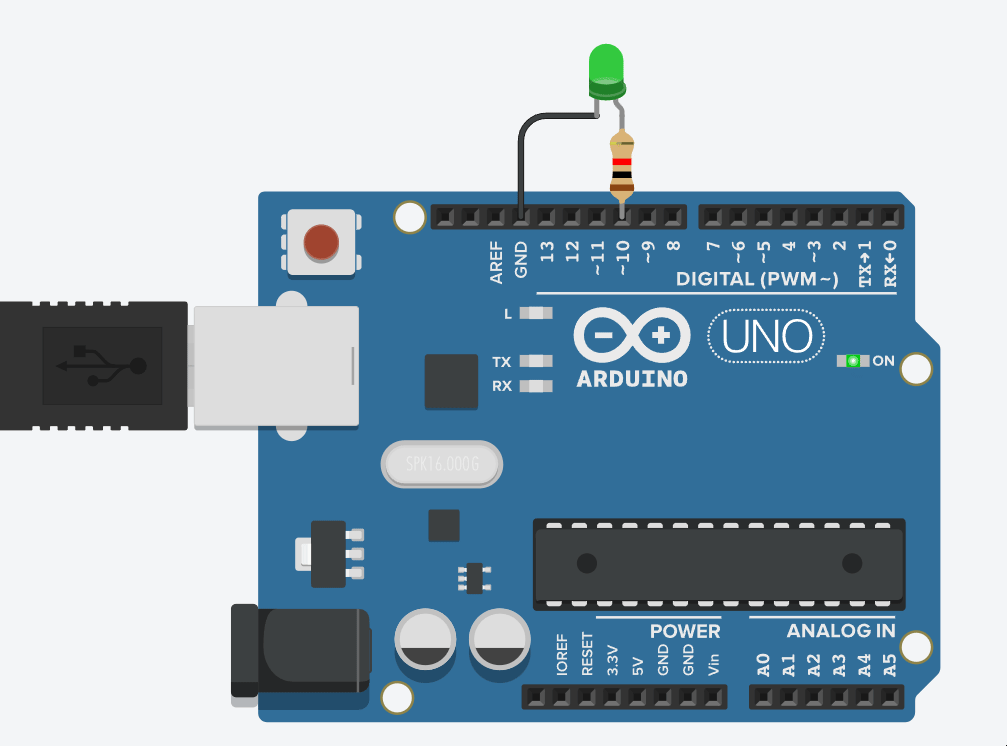

Schaltung

• Schließe eine LED mit Vorwiderstand (220 Ω) an Pin 10 an.
• GND der LED kommt an GND vom Arduino.

Wichtig: Nur Pins mit ~ können PWM! (beim UNO: 3, 5, 6, 9, 10, 11)

Simulation

Starter Code

const int LED_PIN = 10;

void setup() {
  pinMode(LED_PIN, OUTPUT);
}

void loop() {
  analogWrite(LED_PIN, 128); // LED halb hell (Wert 0-255)
}

Aufgabe

• Lade den Starter-Code hoch
• Ändere den Wert in analogWrite(LED_PIN, 128);
  • 0 (LED aus)
  • 128 (halbe Helligkeit)
  • 255 (volle Helligkeit)
• Beobachte, wie sich die LED verändert

Fade

const int LED_PIN = 10;

void setup() {
  pinMode(LED_PIN, OUTPUT);
}

void loop() {
  // heller werden
  for (int i = 0; i <= 255; i++) {
    analogWrite(LED_PIN, i);
    delay(10);
  }

  // dunkler werden
  for (int i = 255; i >= 0; i--) {
    analogWrite(LED_PIN, i);
    delay(10);
  }
}

Aufgabe

1. Starte das Programm: Lade den Code hoch und beobachte, wie die LED heller oder dunkler wird.
2. Verändere die Geschwindigkeit: Ändere den Wert bei delay(10) auf 5 oder 50.
   • Was passiert?
3. Challenge: Baue einen Taster ein, mit dem du den Fade starten/stoppen kannst.
